长春监控维修向你介绍监控电源线衰减计算，接下来我们就一起来了解下吧！
导线压降与以下因素有关：
1、传输线的规格，即线径；知道线径通过计算即可知道其电阻率！
2、传输线的距离；
3、前端设备（摄像机、云台、解码器）的动作电流\额定功率；
4、要知道控制端的控制电压和前端负载的额定电压。
1．线径计算：电线电缆的规格都是用横截面积表示，如1.5mm2、2.5mm2等，通常可以将导线的线径除以2，再平方，乘以3.14。如1.5平方独股铜线线径1.38mm,计算（1.38/2）×（1.38/2）×3.14×1股＝1.494954平方，这就是合格的国标线径。
2．电阻计算：电阻值=电阻率*长度/横截面
3．如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。
铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851Ω·mm2/m,电阻率随温度变化会有一些差异。
则如果200m长的2*1.0的铜线作为电源线的话，电阻值=0.01851*200/1=3.702Ω
4．线路允许的电压降：普通红外枪机要求电压为直流12V，如果采用15V直流电源为枪机供电的话，允许的电压差是3V。
5．线路最大电流=设备工作电流*设备个数，如某条线路上共有2个枪机，每个枪机工作电流为500ma，则该线路最大电流=500ma*2
6．导线的电阻＝线路允许的电压降÷线路最大电流
由以上公式可以推导出，如果为某台要求工作电压12V，工作最大电流为500ma的枪机供电时，用15V直流电源进行远端供电，采用2*1.0的铜导线进行供电传输，线路最大长度应为：
导线的电阻=(15-12)÷0.5=6Ω
导线的电阻应为小于6Ω
电阻值=电阻率*长度/横截面长度=电阻值*横截面/电阻率
所以，允许的导线长度最大=6*/0.01851=324M
所以采用2*1.0的铜线，导线长度应小于324M，由于导线为双股，所以如果采用2*1.0的铜线，长度应小于324M/2=162M。
从上面计算可以看出，一般情况下，应采用前端供电方式，即总线采用220V电源线，到每个摄像机变压，是经济实用的方式。
12V，1A的电源，通过300米（如果300米是距离那么回路长就是600米，要按600米线计算）铜制电源线，衰减得到的电压有多少？
假如线缆是1平方毫米的铜线：
即得如下：线路衰减电压U=距离300米*电流1A*（铜导线1平方毫米阻值0.018欧姆）/导线截面积（假如是1平方mm)=5.4V(如果是600米的话，则压降能降10.8V）
几种金属导体在20℃时的电阻率(Ωm)
(1)银1.65×10-8
(2)铜1.75×10-8
(3)铝2.83×10-8
(4)钨5.48×10-8
(5)铁9.78×10-8
(6)铂2.22×10-7
(7)锰铜4.4×10-7
(8)汞9.6×10-7
(9)康铜5.0×10-7
(10)镍铬合金1.0×10-6
(11)铁铬铝合金1.4×10-6
(12)铝镍铁合金1.6×10-6
(13)石墨(8～13)×10-6
可以看出金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。
总结：常态下（由表可知）导电性能最好的依次是银、铜、铝，这三种材料是最常用的，常被用来作为导线等，其中铜用的最为广，几乎现在的导线都是铜的（精密仪器，特殊场合除外）铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，目前被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能最好但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。顺便说下金，在某些场合仪器上触点也有用金的，那是因为金的化学性质稳定故采用，并不是因为其电阻率小所至。

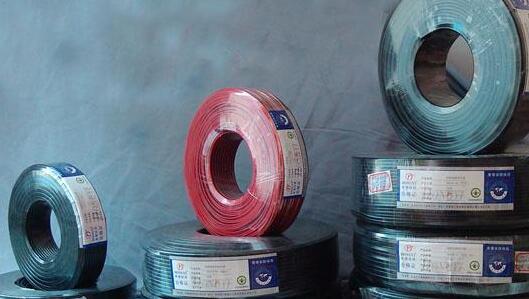

监控线材选用
注意事项：
1、集中供电如果采用的线径过细,采用再大功率的电源也是浪费。
2、注意在计算功率时，需计算线上损耗30%、及留余量30%。
3、尽量不要只采用一台大功率电源,系统维修时需经常需要开、关电源,打开电源瞬间所有摄启动电流特别大,对电源的冲击力很大,严重的会烧毁电源;当电源发生故障时,整个系统陷入瘫痪。
4、室外环境相对恶劣,尽量避开太阳直射和淋雨的地方,实际电源使用功率应大40%。
使用劣质安防监控电源线的主要危害
1、功率虚标
这是最常见的现象。目前市场上不少标注2A的安防监控电源，其实际输出只有1A左右甚至更低！部分安防监控电源因为采用了劣质元器件或拆机件等不合格元器件，在使用一段时间后，输出功率发生明显衰减！
对摄像机的影响：摄像机的图像产生抖动、无彩色或无图像，夜视效果不佳。严重的，甚至无法启动摄像机（尤其是晚上红外灯开启的时候）。这时可在摄像机加载情况，测量电源接口处的电压值、电流值便可发现电源的实际输出数值。
2、保护措施不足
不少劣质安防监控电源，未按正常电源设计，采用过载过温保护设计，甚至省掉保险管。不良影响：导致摄像机被烧毁，在极端情况电源本身出现冒烟现象甚至发生着火。
3、滤波不干净、对图像干扰严重
目前市场上价格低廉到不合理的安防监控电源，其线路板基本都没有共模电感或滤波器。这样奸商才能降低成本，赢得利润空间。
对监控效果的不良影响：监控画面出现波纹干扰，在光线较差的环境下（如黑夜）波纹干扰尤为明显。
4、输入线、输出线不合格
（剪开输入输出线，数数有几根铜丝，面子功夫都舍不得花钱，更别说里边了）电源的输入线、输出线的线径过细，甚至采用劣质材料如钢包铝。
不良影响：使用一段时间后输出功率不足。线缆护套开裂，尤其在冬天。输入输出线缆发生断裂。影响监控摄像头正常工作。
https://www.dgzj.com/ruodian/
5、外壳采用劣质塑料
电源外壳为电源重要保护，避免外力损坏电源或发生触电事故。部分不良商家生产安防监控所用的便宜劣质塑料外壳，在使用较长时间后或放在户外环境使用，会发生变色、外壳开裂现象。
危害：假若电源进水，轻则损坏电源，重则烧坏监控摄像头，甚至发生触电事故，伤及人身安全。
选用劣质电源，存在各种潜在的不必要风险故障。部分劣质电源在前期使用并未出现明显问题，但在使用一段时期后容易出现各种故障，给监控系统带来以上所述的伤害，给选购者带来不必要的经济损失或声誉损失。
即使部分不良商家提供保修、包换服务，但其质保服务对象仅限于电源，对于劣质电源所造成的附带经济损失（如烧坏监控摄像头等），则不承担任何责任。因此，建议各位选购安防监控电源时，一定要擦亮眼睛，别被低价蒙骗，一定要看清选购的安防监控电源的电路设计。
